随着触控技术在消费电子、汽车电子、工业控制等领域的广泛应用，产品对生产环境的洁净度、温湿度及静电控制提出了极高要求。本方案旨在为东莞地区电子厂触控产品生产线，提供一套科学、严谨、高效的无尘车间一体化设计与施工解决方案，确保产品良率与生产稳定性。

一、 设计目标与标准

1. 洁净度等级：根据触控屏（尤其是ITO镀膜、贴合、组装等关键工序）的工艺特点，核心生产区（如洁净涂布、精密贴合间）设计为ISO Class 5（百级），一般组装区为ISO Class 6（千级）至ISO Class 7（万级）。缓冲区及更衣区依次降低等级。
2. 环境控制：温度控制在22℃±2℃，湿度控制在55%±5%RH，以保障材料稳定性、胶水固化效果及防止静电积聚。
3. 静电防护（ESD）：全车间集成防静电系统，包括防静电地板、墙体、工作台、离子风机、接地手腕带等，确保静电位可控。
4. 气流组织：采用顶部FFU（风机过滤单元）送风、高架地板或侧墙回风的方式，形成垂直层流，有效排除微粒。
5. 压差控制：保持洁净车间对非洁净区域的正压，防止外部污染侵入。不同洁净等级区域间保持合理的梯度压差（一般≥5Pa）。

二、 总体规划与布局

1. 功能分区：遵循“人物分流”原则，合理规划人员净化路线（换鞋→一更→二更→风淋→洁净区）与物料净化路线（货淋或传递窗）。将车间划分为原材料暂存、洁净生产（核心）、半成品周转、成品检验及设备辅助等区域。

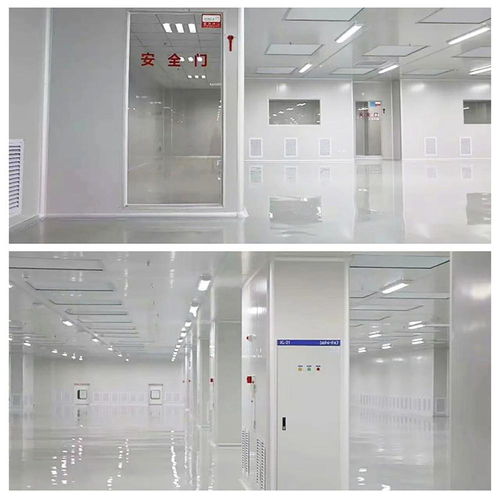

2. 结构设计：采用金属夹芯彩钢板（防火、防尘、美观）构建车间吊顶、隔墙与门窗。地面采用高强度环氧自流坪或PVC防静电地板。所有阴阳角均处理为圆弧形，便于清洁。
3. 节能设计：结合东莞气候，选用高效变频冷水机组与MAU（新风空调箱），采用热回收技术；照明系统采用洁净LED灯具，分区控制。

三、 核心系统设计方案

1. 空气净化系统：

• 组合式空调机组（AHU）：集中处理新风与回风，承担主要冷热负荷与湿度控制。

• FFU系统：在洁净生产区顶部满布，提供均匀、稳定的高效过滤空气（HEPA/ULPA）。

• 风管系统：采用优质镀锌钢板，保温，确保气密性。

1. 动力与照明系统：

• 配电系统独立设置，线路穿管暗敷，防止积尘。

• 照明照度不低于300 Lux，关键工位设局部增强照明。

1. 工艺管道系统：

• 集中规划压缩空气、氮气、真空、冷却水等管道，采用不锈钢或紫铜管，标识清晰。

1. 自动化与监控系统：

• 集成EMS（环境监控系统），实时监测并记录温湿度、压差、洁净度（粒子计数器）、VOC等数据。

• 关键设备可接入厂务监控系统（FMCS），实现远程智能管理。

四、 施工管理方案

1. 阶段管理：严格遵循“设计确认→材料采购→现场施工→调试测试→验收移交”的流程。
2. 洁净施工：施工过程本身实施洁净管理，划分施工洁净缓冲区，工具材料专用，减少交叉污染。
3. 关键节点控制：重点管控彩钢板安装密封性、风管漏风率、高效过滤器安装检漏、地面平整度与防静电性能等。
4. 测试与验证：施工完成后，依据ISO 14644、GB 50073等标准进行全面的性能测试，包括：

• 洁净度测试（粒子计数）

• 风速与风量测试

• 压差测试

• 温湿度均匀性测试

• 照度与噪音测试

• 防静电系统电阻测试

• 气流流型可视化测试（烟感测试）

1. 培训与文档：为甲方提供系统操作维护培训，并交付完整的竣工图纸、操作手册及设备资料。

五、 方案特色与优势

1. 本土化适配：充分考虑东莞地区高温高湿的气候特点及本地供应链，优化空调除湿方案与材料选型。
2. 工艺导向：设计紧密围绕触控产品（如玻璃清洗、Sensor制作、OCA贴合、模组组装）的敏感工序展开，针对性解决微尘、静电、温湿度波动等核心痛点。
3. 可扩展性：模块化设计便于未来因应产品升级或产能扩充进行车间改造与延伸。
4. 交钥匙工程：提供从规划设计、材料采购、施工安装、调试验收到技术支持的全程一站式服务，确保项目高效、高质量交付。

本方案通过系统化的设计、规范化的施工和严格化的验证，旨在为东莞电子厂构建一个高可靠性、高稳定性、低运行成本的触控产品无尘生产环境，为提升产品竞争力奠定坚实的硬件基础。
